摘要

汽车保险杠喷漆后常出现颗粒、划痕、凹陷等微小表面缺陷，最小仅 0.2 毫米，人工肉眼检测效率低、漏检率高。华耐视（哈尔滨）智能检测科技有限公司推出的汽车保险杠缺陷视觉检测系统，采用条纹光学成像与双 AI 算法融合方案，实现缺陷检出率稳定超过 90%，单根保险杠检测全程不超过 10 秒，为整车涂装车间提供全自动化、可追溯的智能质检方案。

行业背景：涂装车间为什么需要 AI 视觉检测

保险杠是整车外观品质的“门面”，喷漆后的任何细微瑕疵都会直接影响整车观感与品牌形象。传统人工目检模式下，漆面颗粒、浅划痕、微小凹陷等缺陷最小仅 0.2 毫米，比发丝更纤细，工人长时间作业易疲劳，检测一致性差、漏检率高，已成为整车涂装车间长期存在的质量痛点。

技术方案：条纹光学成像 + 多相机全域采集 + 双AI算法

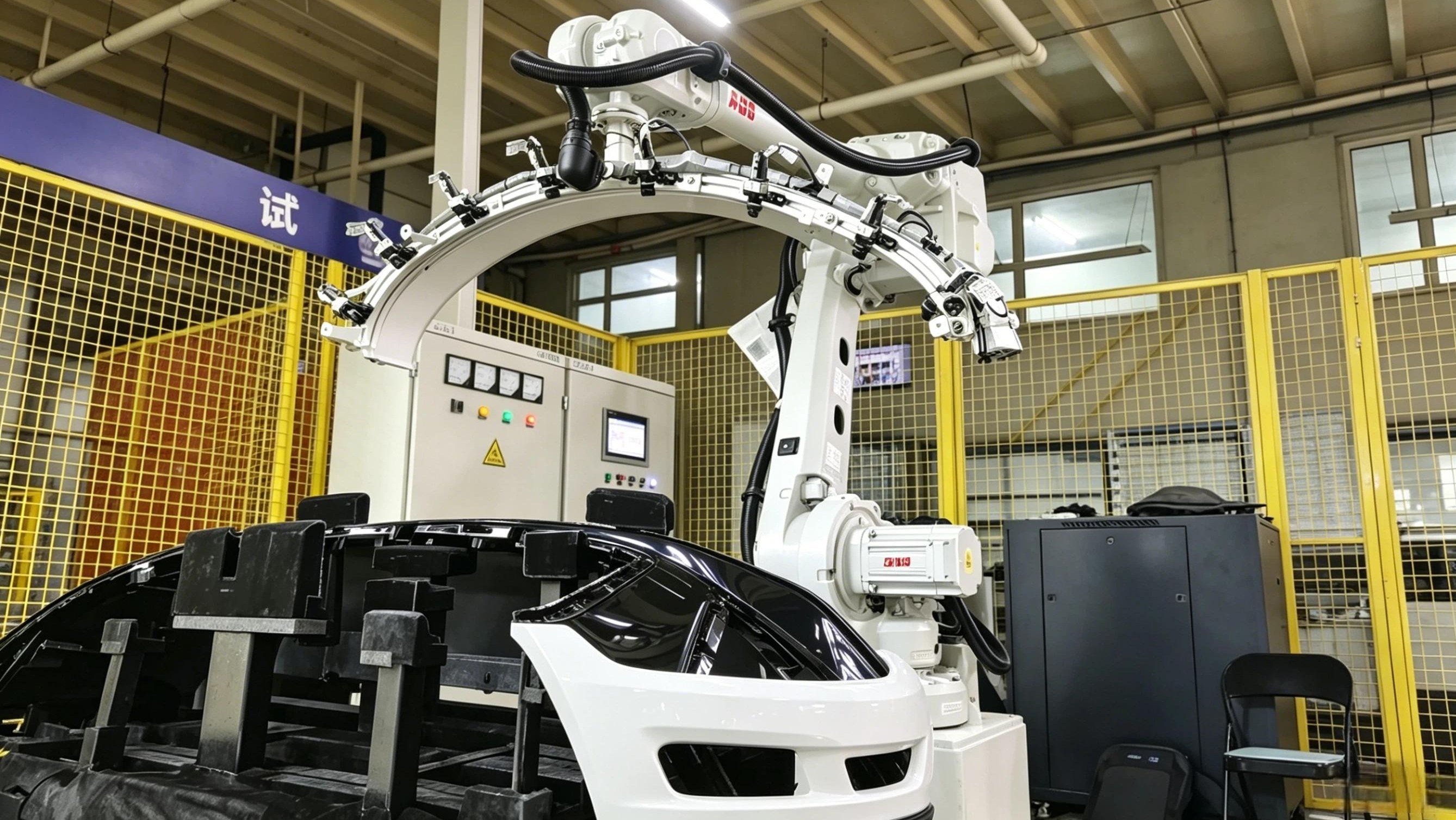

整套检测系统由 C 形条纹光源、五台工业相机与运动机械臂三大核心部分组成。

●光源采用单片机控制三块 LED 灯板合围成型，以每秒 100 次标准频闪切换横竖条纹光。凹凸缺陷会使光线产生扭曲断裂，为缺陷成像提供清晰特征。

●五台 150 万像素黑白工业相机同步搭载于光源侧，机械臂以 800–1000mm/s 的速度沿保险杠曲面匀速移动，同步连续采集全域图像，完整覆盖保险杠所有曲面区域。

●图像数据上传后，系统采用双算法交叉核验，规避漏报、误报：第一路依托传统图像处理筛选可疑点位，准确区分颗粒、划痕、污渍等常规缺陷；第二路采用深度学习模型搭配切图技术，拆分大图逐块识别不规则微小瑕疵。两套检测结果自动比对合并，双重保障检出精度。

核心性能参数

●最小可识别缺陷：0.2 毫米漆面缺陷

●缺陷检出率：稳定超过 90%

●检测节拍：单根保险杠从拍摄到生成完整检测报告全程不超过 10 秒

●结果可视化：系统直接在保险杠三维数模上标注缺陷点位，点击即可查看缺陷实拍图像，工人可快速定位返修

应用价值

该系统以自动化检测彻底替代低效人工目检，实现漆面缺陷的准确识别、快速定位与数据留存，为汽车保险杠涂装品质搭建高效可靠的智能质检防线，助力整车厂实现涂装质量一致性与质量数据可追溯。

FAQ

Q：漆面缺陷最小能检测到多大？

A：系统可识别最小 0.2 毫米的漆面缺陷，包括颗粒、浅划痕、微小凹陷等，检测能力优于人眼。

Q：单根保险杠检测需要多长时间？

A：从拍摄到生成完整检测报告全程不超过 10 秒，可匹配产线节拍实现全自动化在线检测。

Q：检测精度如何保证不漏检、不误报？

A：系统采用传统图像处理与深度学习模型双算法交叉核验，两路结果自动比对合并，双重保障缺陷检出率稳定超过 90%。

Q：系统能覆盖保险杠的曲面区域吗？

A：可以。机械臂带动多相机沿保险杠曲面匀速移动，连续采集全域图像，完整覆盖所有曲面区域，并在三维数模上标注缺陷位置。
