产品介绍

产品概述：华耐视绅士系列 VI2301 缸盖孔内壁缺陷视觉检测是华耐视（CN ISEE，哈尔滨）智能检测科技有限公司面向孔内壁检测领域推出的绅士系列核心装备。产品采用机器视觉、深度学习与工业自动化融合技术，精密小孔内壁缺陷检测系统，替代传统内窥镜抽检，实现 100% 在线品控，可广泛应用于汽车刹车阀、IDC 阀、喷油嘴、缸体缸盖油道孔等精密小孔内壁质量检测等场景，是产线智能化升级与质量数字化的关键装备。

核心功能：100% 在线孔内壁检测：替代传统内窥镜人工抽检模式；高分辨率孔内成像：专用光学探头获取孔内壁完整清晰图像；AI 缺陷识别：自动识别裂纹、锈蚀、划伤、孔内壁瑕疵；小孔适配：可检测直径 2 毫米以上的精密小孔；数字化结果：检测图像与结果可存储、追溯、统计；防错防漏：杜绝瑕疵品流入下一道工序或出厂

技术参数：

适用行业：金属零部件加工

对应工件：φ4-φ120mm，深度小于200mm加工孔

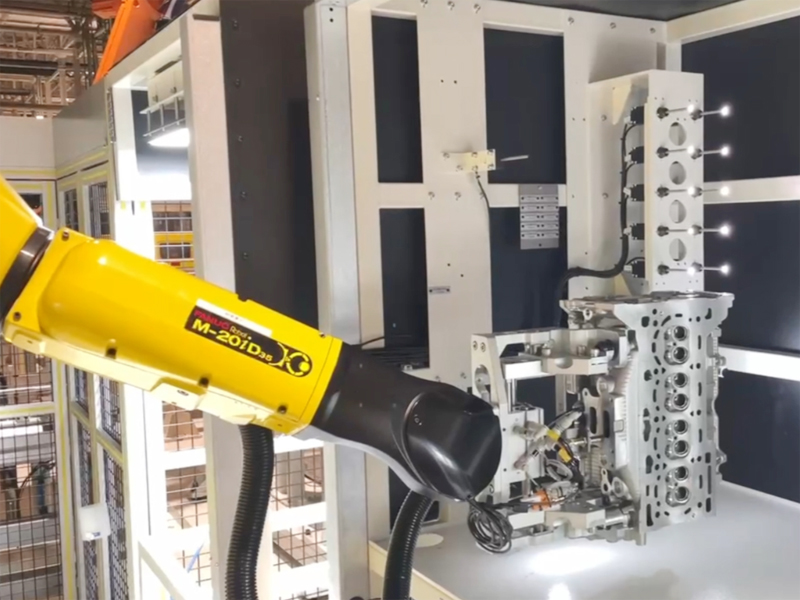

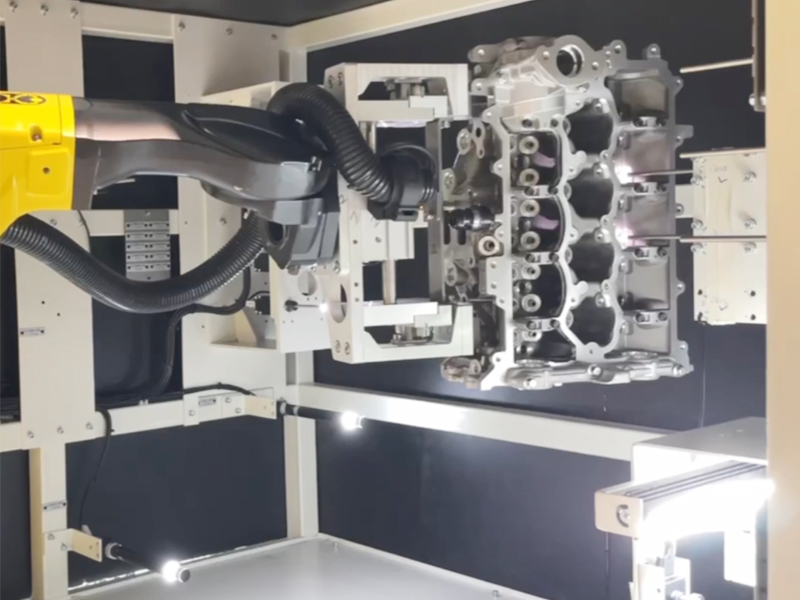

设备类型：机器人搬运方式

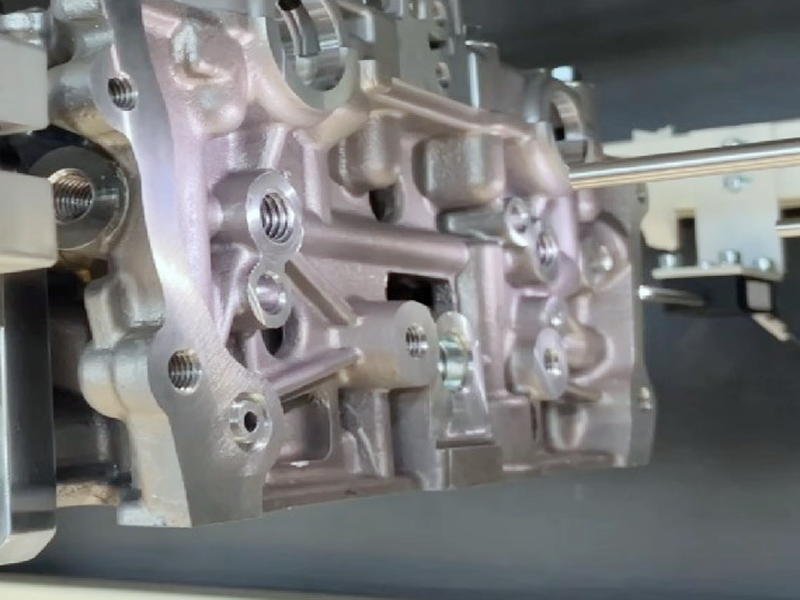

设备描述：检查包括火花塞孔、喷油嘴孔、螺栓过孔、液压挺柱孔、凸轮轴孔

设备功能：检测孔内壁缺陷，划伤，砂眼，磕碰等缺陷，轮廓尺寸大于0.2mm可检出，检测正确率99%

设备规格：非标定制

生产节拍：42S（非标定制）

工业相机：1:工业相机+自研360°镜头； 2: 工业内窥镜

光源：1:漫反射开孔led面光源；2:内窥镜led光源

机器人：发那科

控制系统：PLC+PC

应用场景：华耐视绅士系列 VI2301 缸盖孔内壁缺陷视觉检测专注于汽车精密小孔类零件的内壁质量检测，包括刹车阀、IDC 阀、喷油嘴油道、缸体缸盖油道孔等，实现 100% 在线全检，替代传统内窥镜抽检模式，显著提升检测效率与质量一致性。

设备优势：替代传统内窥镜抽检，检测效率提升数倍；针对汽车精密阀体、油道孔等场景深度优化；高分辨率孔内成像技术，缺陷检出率高；在线 100% 全检，显著降低漏检风险；可与产线节拍无缝匹配，改造实施周期短

常见问题

1. 绅士系列孔内壁检测系统能检测哪些小孔？

答：系统可对直径 2 毫米以上的精密小孔进行内壁缺陷检测，特别适用于汽车刹车阀、IDC 阀、喷油嘴油道孔、缸体缸盖油道等关键孔的内壁质量管控。

2. 绅士系列相比传统内窥镜检测有什么优势？

答：传统内窥镜依赖人工抽检，效率低且一致性差；绅士系列可实现 100% 在线自动检测，检测结果数字化、可追溯，并大幅降低人工成本与漏检风险。

3. 孔内壁检测的成像原理是什么？

答：系统采用专用的孔内光学探头与高亮光源，配合高分辨率工业相机获取孔内壁完整图像，再通过 AI 算法识别裂纹、锈蚀、划伤等内壁缺陷。
