产品介绍

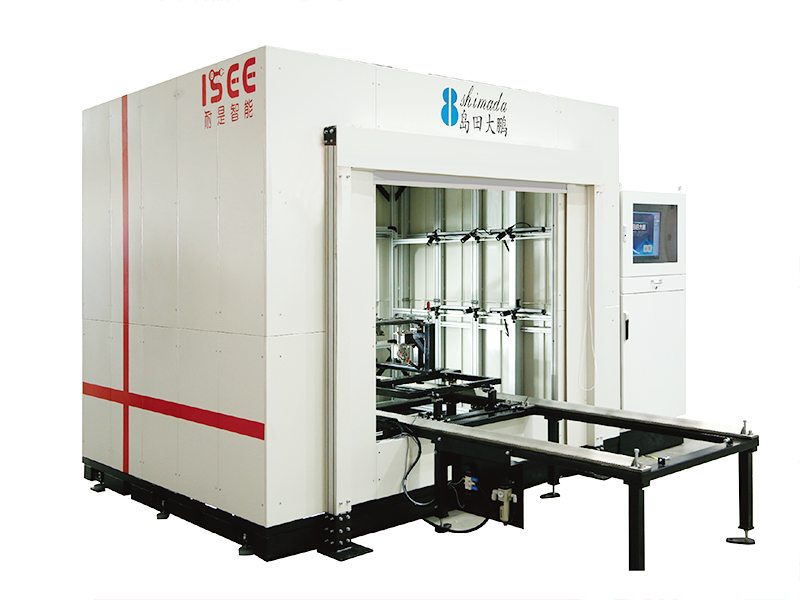

产品概述：华耐视卫士系列 VI2305 金属工件三维尺寸测量系统是华耐视（CN ISEE，哈尔滨）智能检测科技有限公司面向形位尺寸检测领域推出的卫士系列核心装备。产品采用机器视觉、深度学习与工业自动化融合技术，多目视觉测量系统，专为大尺寸、高精度形位尺寸检测设计，可广泛应用于汽车发动机缸体缸盖、变速箱壳体、新能源电池托盘等大型金属件的全尺寸测量等场景，是产线智能化升级与质量数字化的关键装备。

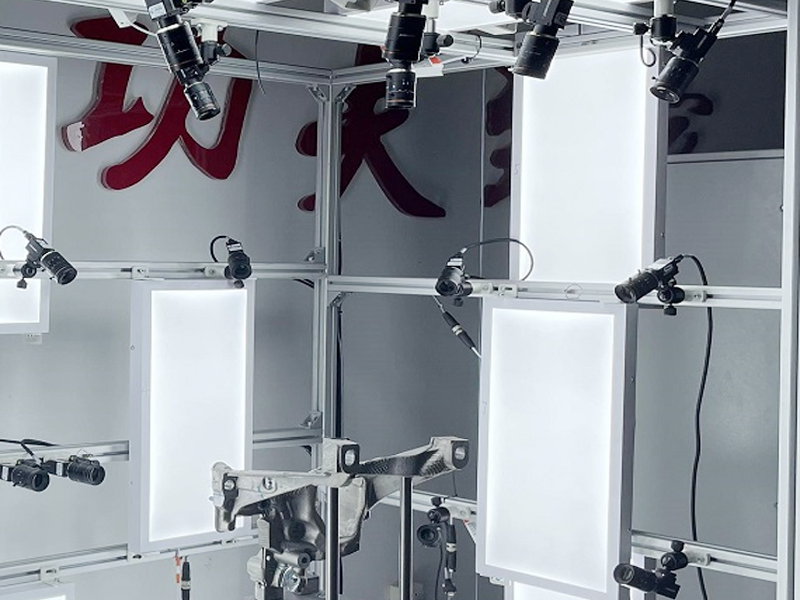

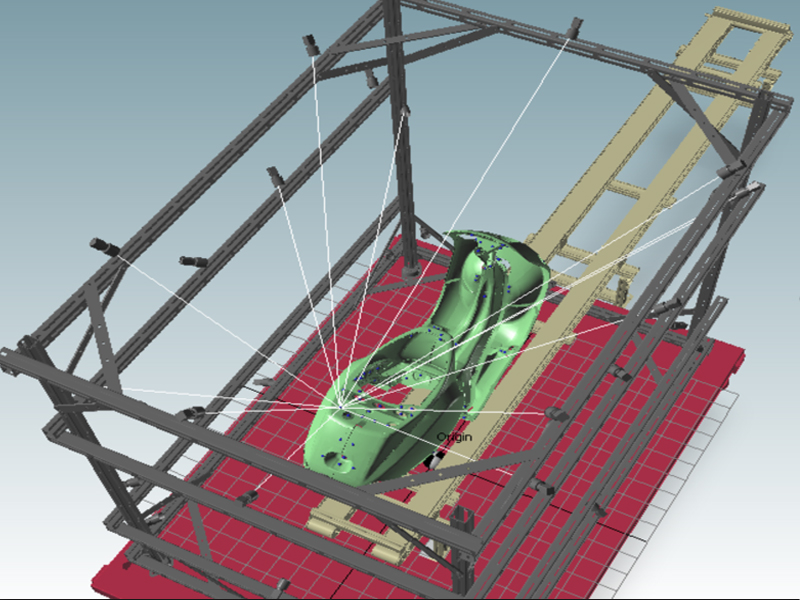

核心功能：多目视觉同步测量：20～40 台工业相机交叉覆盖，无测量死角；高重复精度：典型 ±0.01 毫米重复精度，测量结果稳定可靠；大尺寸覆盖：最大支持 5000 毫米级大件的全尺寸在线测量；高速节拍：单件 10～30 秒全检，替代传统三坐标离线抽检；SPC 数据分析：自动输出尺寸分布、CPK、趋势图等统计报告；数据追溯：与 MES/QMS 系统无缝对接，实现全流程质量追溯

技术参数：

适用行业：商用汽车、乘用汽车（包含新能源）等领域

设备类型：人工或机器人上下料，多目形式检测

设备描述：针对金属零部件的形位尺寸测量，设备包含视觉成像系统、二维图像识别系统、三维尺寸测量系 统、用户交互系统、标定系统、统计分析系统的精密视觉测量设备。

生产节拍：10-30s（检测时间）

应用场景：华耐视卫士系列 VI2305 金属工件三维尺寸测量系统主要应用于对尺寸精度要求严苛的高端制造场景，包括汽车发动机缸体/缸盖、新能源电池托盘、变速箱壳体、工程机械结构件等大型金属件的全尺寸在线测量，帮助客户替代离线三坐标抽检模式，实现 100% 在线全检与质量数字化管理。

设备优势：深耕工业视觉检测领域，拥有 20+ 年汽车行业项目交付经验；全国主流汽车厂供应链准入，方案经过量产验证；多目视觉算法与高精度标定自研，精度与节拍行业领先；本地化服务团队，覆盖方案设计、安装调试与长期运维；可根据客户工件与产线提供非标定制，交付周期可控

常见问题

1. 华耐视卫士系列尺寸测量系统的测量精度是多少？

答：卫士系列采用多目视觉测量技术，典型测量精度可达 ±0.02～±0.1 毫米，重复精度 ±0.01 毫米，可根据相机数量、视野和标定方案灵活调整。

2. 卫士系列能检测多大的工件？

答：通过 20～40 台工业相机同步交叉测量，系统最大可覆盖 5000 毫米级大尺寸工件，单件检测节拍 10～30秒。

3. 与传统三坐标测量相比，卫士系列有哪些优势？

答：相比三坐标离线抽检，卫士系列可实现 100% 在线全检，节拍从小时级压缩到秒级，并可自动输出 SPC 数据与追溯报告，显著降低漏检率与人工成本。
